Trong bài viết này, Dlhouse sẽ chia sẻ cách tính toán thép cột trong quá trình thiết kế kết cấu. Đối với những người sử dụng Etabs và muốn tuân theo tiêu chuẩn Eurocode 2-2004, quá trình này có thể được tự động hóa để tiết kiệm thời gian và tăng độ chính xác.
Bước 1: Chuẩn bị dữ liệu đầu vào.
Trước hết, bạn cần nhập tất cả dữ liệu cần thiết vào Etabs, bao gồm hình dạng cột, kích thước, vật liệu và tải trọng áp dụng.
- Giả sử cần tính toán kiểm tra nhanh cột Bê tông cốt thép trong mô hình theo tiêu chuẩn Eurocode.
- Đầu tiên ta thiết lập giá trị về cường độ bê tông tương đương giữa vật liệu Việt Nam và của Eurocode (mẫu thí nghiệm của 2 tiêu chuẩn là khác nhau về hình dạng tương ứng là khối lập phương và khối trụ).
- Ở đây ta quy cấp độ bền TCVN về Eurocode, giả sử B25 có cường độ chịu nén là 25MPa, ta quay về bằng cách lấy cường độ này chia 1,2 (hệ số 1,2 quy đổi tương đương theo kinh nghiệm giữa cấp độ bền 2 tiêu chuẩn). Ở đây ta có cường độ chịu nén theo EU là 25/1.2 = 21 Mpa.
- Tiếp theo ta lựa chọn vật liệu thép (Rebar) cho cột từ mẫu vật liệu có sẵn của TCVN (Hoặc ta có thể thay đổi theo các thông số theo TCVN 5574-2018).

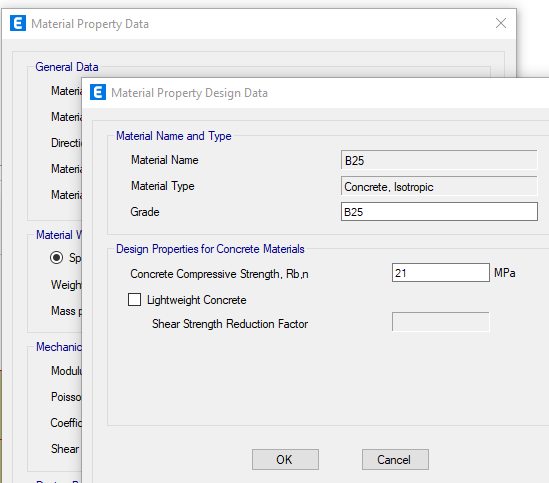

Tạo vật liệu bê tông

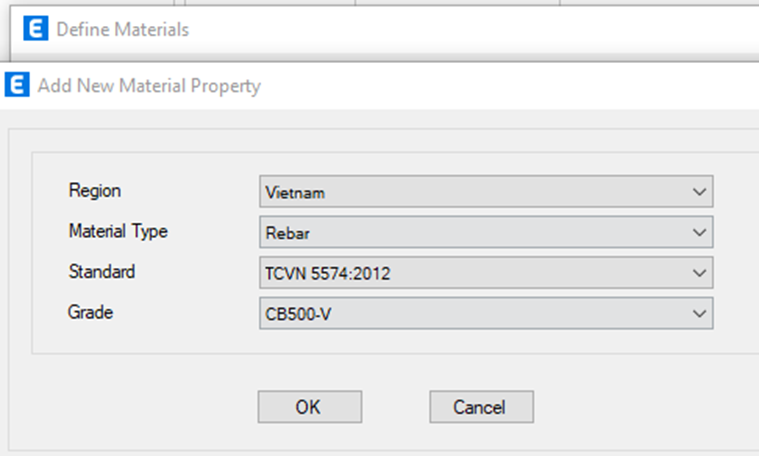

Tạo vật liệu thép

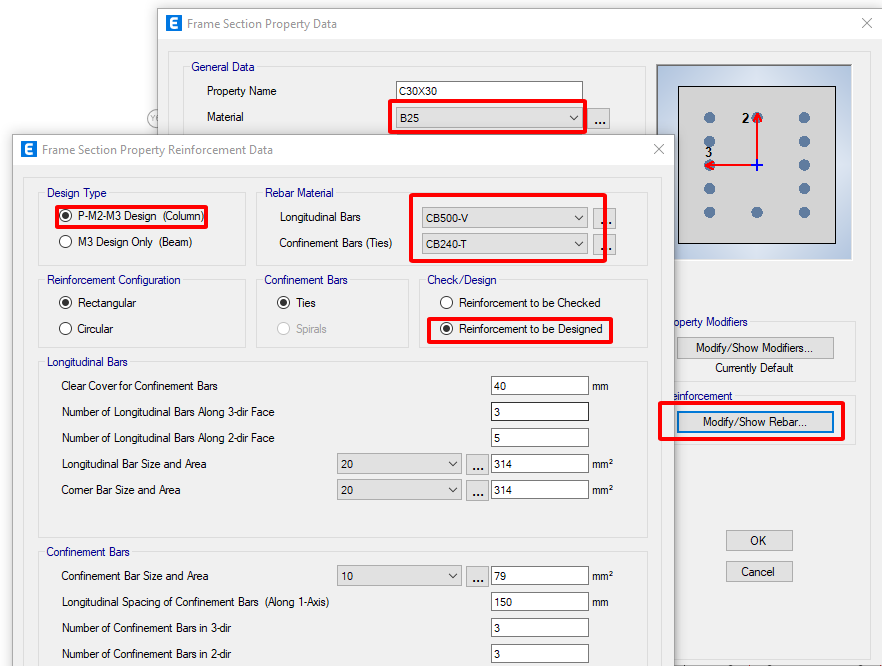

Gán thông số tính toán cho cột
Bước 2: Chọn tiêu chuẩn Eurocode 2-2004
Trong Etabs, điều này thường được thực hiện thông qua việc chọn “Design/ Concrete Frame Design” và sau đó chọn phiên bản Eurocode 2-2004.

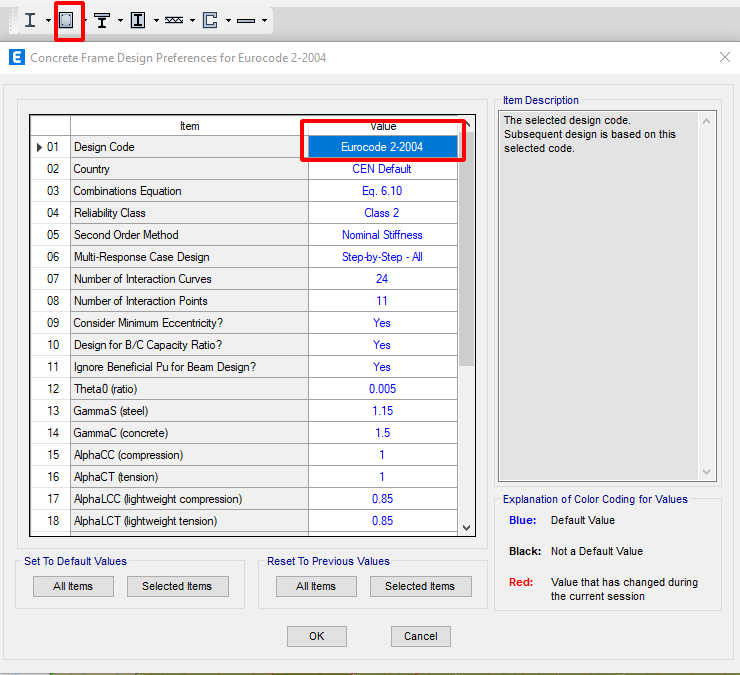

Chọn tiêu chuẩn tính toán ở mục design column
Ở mục tiếp theo ta tiến hành chọn cột cần thiết kế và gán thông số tính toán cho cột.
Các lưu ý trong các thông số cột.
- Mục Framing Type gồm DC low, DC medium, DC High. Nếu công trình ở khu vực không động đất, hoặc động đất yếu ta sử dụng DC low, Khi ở vùng có tính toán động đất ta sử dụng DC medium. Còn lại ở DC high ta ít dùng vì lý do cấu tạo, vật liệu công trình.
- Mục Unbraced Length Ratio Major và Minor là chiều dài tính toán không giằng của cột lần lượt theo phương khỏe và yếu. Ở đây ta lấy giá trị 1 nếu cột không được giằng ở vị trí giữa tầng.
- Mục Unbraced Length Factor, đây là hệ số kể đến sự liên kết ở đầu cột và chân cột. Nếu ngàm 2 đầu ta lấy giá trị 1 mặc định, các giá trị khác chúng ta tham khảo tiêu chuẩn EuroCode 2-2004.
Bước 3: Chọn tổ hợp tính toán thép cột
Chọn các các loại tổ hợp cần tính toán thép cho cột (trường hợp không chọn thì tiêu chuẩn sẽ tự động tạo ra tổ hợp mới):

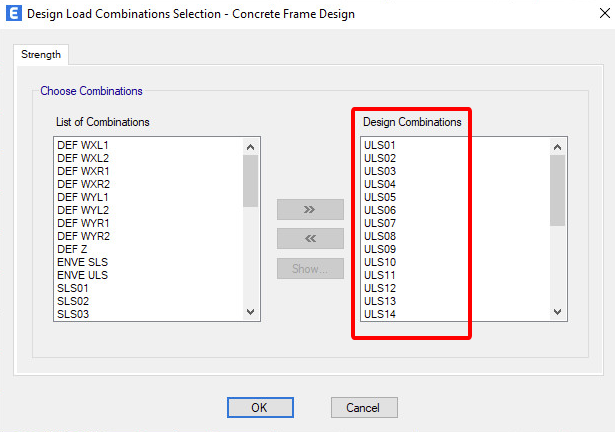

Chọn tổ hợp tính toán
Bước 4: kiểm tra hàm lượng tính toán thép cột
Sau khi tính toán kiểm tra hàm lượng thép và diện tích thép nếu trong trường hợp thép lớn vợt quy định của tiêu chuẩn và cấu tạo thì phải tăng tiết diện lên tính toán lại cho phù hợp:

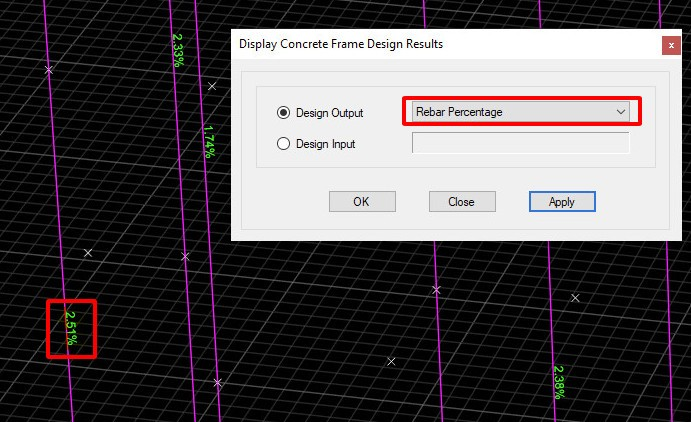

kiểm tra hàm lượng thép cột

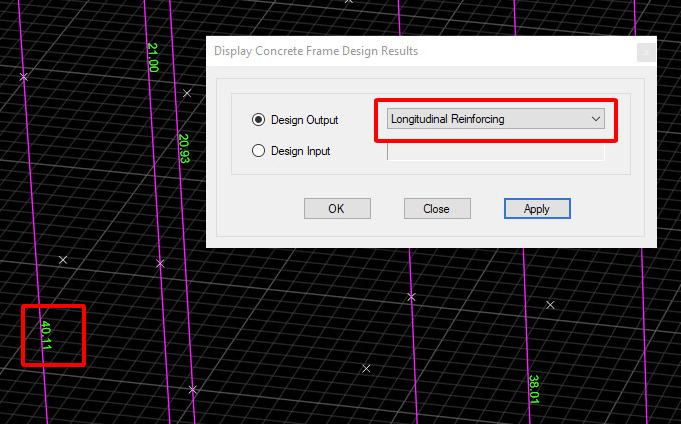

Diện tích thép chủ thiết kế của cột
Kết luận
Việc sử dụng Etabs để tính toán tự động thép cột theo tiêu chuẩn Eurocode 2-2004 không chỉ giúp tiết kiệm thời gian mà còn giảm thiểu khả năng mắc lỗi. Đảm bảo bạn đã nhập đúng dữ liệu và luôn kiểm tra kết quả để có được thiết kế tối ưu nhất!
